Installation des Nachrüstsatz für Türklingeln

Sicherheits- und Compliance-Informationen für den Nachrüstsatz für Türklingeln

In diesem Artikel wird die Installation des Nachrüstsatz für Türklingeln Schritt für Schritt beschrieben.

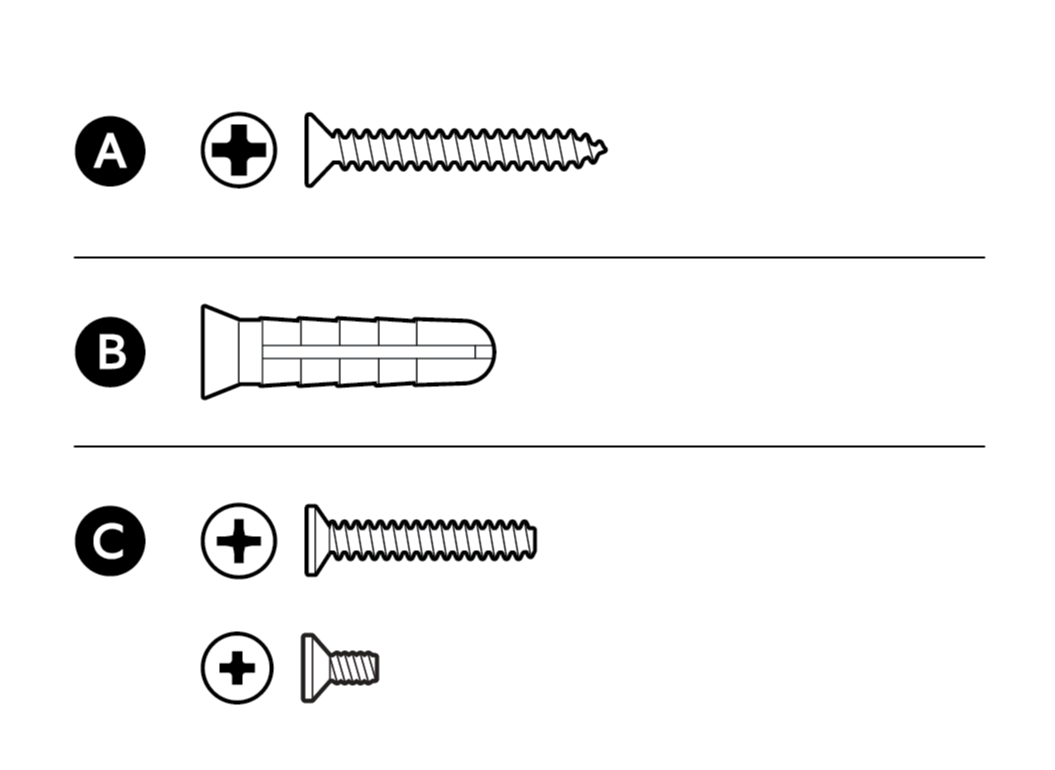

Im Lieferumfang enthaltenes Montagematerial

Benötigte Werkzeuge

Kreuzschlitzschraubendreher

Bohrmaschine mit 6-mm-Steinbohrer (optional)

Eine vollständige Liste der kompatiblen Geräte finden Sie hier.

Installation bei einer vorhandenen Türklingel von Ring

1. Wenn Sie eine Türklingel verdrahten, schalten Sie die Stromversorgung am Schutzschalter aus.

HINWEIS: Wenn Sie nicht sicher sind, welcher Schutzschalter umgelegt werden soll, legen Sie den Hauptschutzschalter um oder wenden Sie sich an eine Elektrofachkraft.

VORSICHT!

Während der Installation werden Sie mit elektrischen Drähten arbeiten. Wenn Sie auf eine beschädigte oder unsichere Verdrahtung stoßen, Sie unsicher bzw. unerfahren sind oder sich dabei unwohl fühlen, wenden Sie sich bitte an eine Elektrofachkraft.

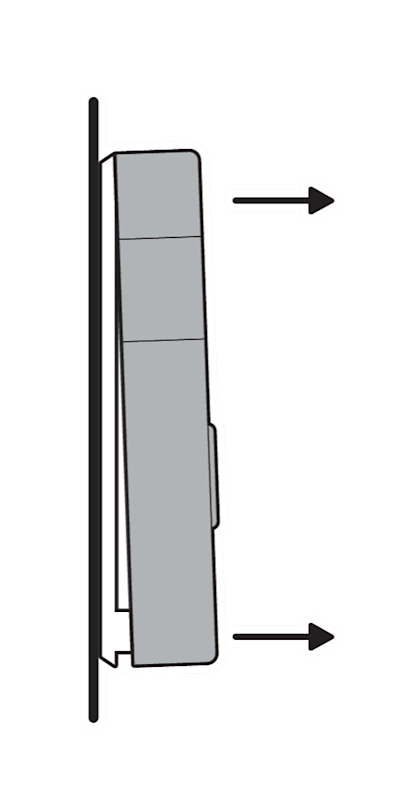

2. Entfernen Sie die vorhandene Ring-Türklingel, falls erforderlich.

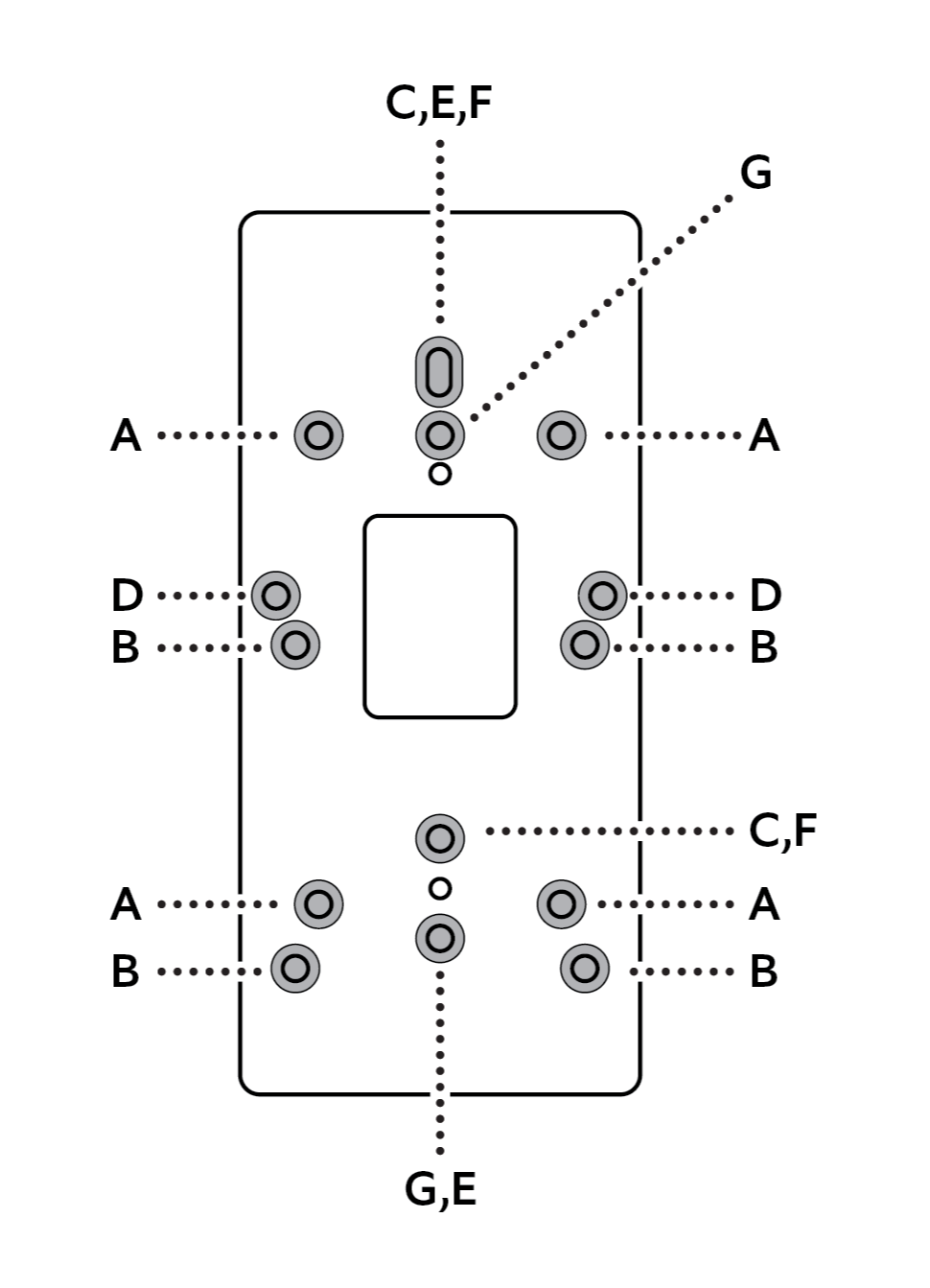

3. Verwenden Sie die Abbildung, um die richtigen Gummistopfen zu entfernen und die passenden Schraubenlöcher für Ihre Türklingel zu markieren.

A – Battery Doorbell / Video Doorbell (2. Gen.)

B – Battery Doorbell Plus / Battery Doorbell Pro / Doorbell 3, 3 Plus, 4

C – Intercom Box (JP)

D – Europäische runde Abzweigdose

E – Wired Doorbell Pro / Wired Doorbell Plus

F – Rechteckige Abzweigdose (US / CA / MX)

G – Video Doorbell Wired

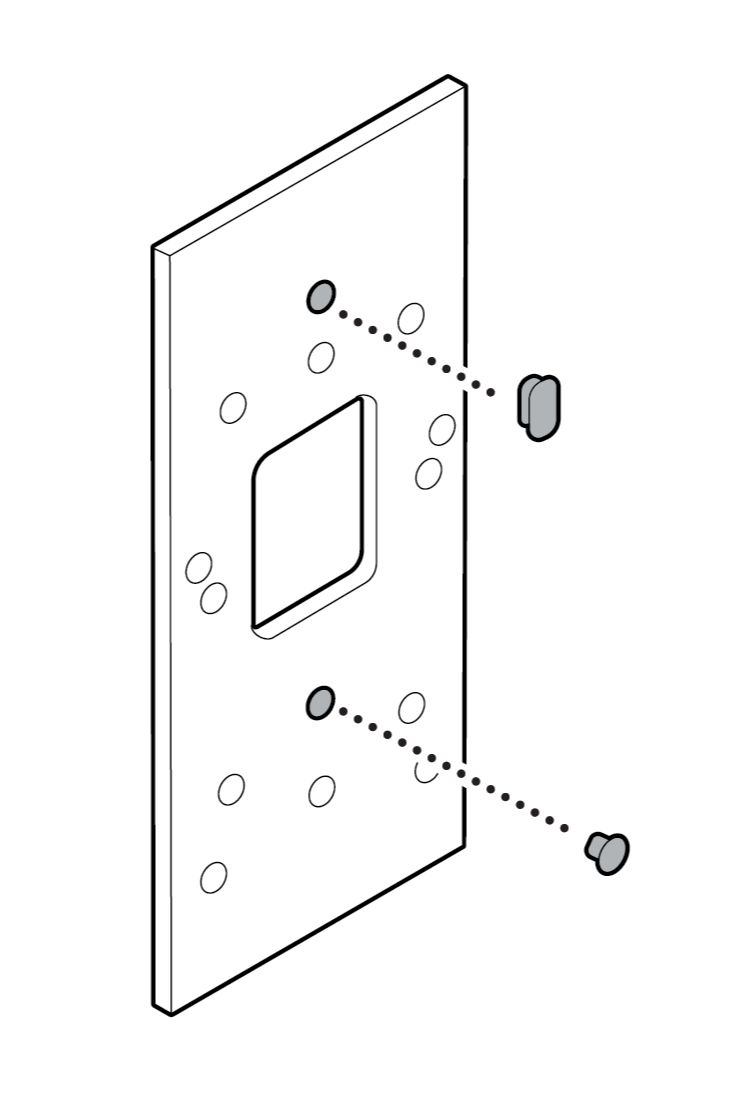

4. Falls Sie versehentlich falsche Löcher gestochen haben, verschließen Sie diese mit den mitgelieferten Gummistopfen.

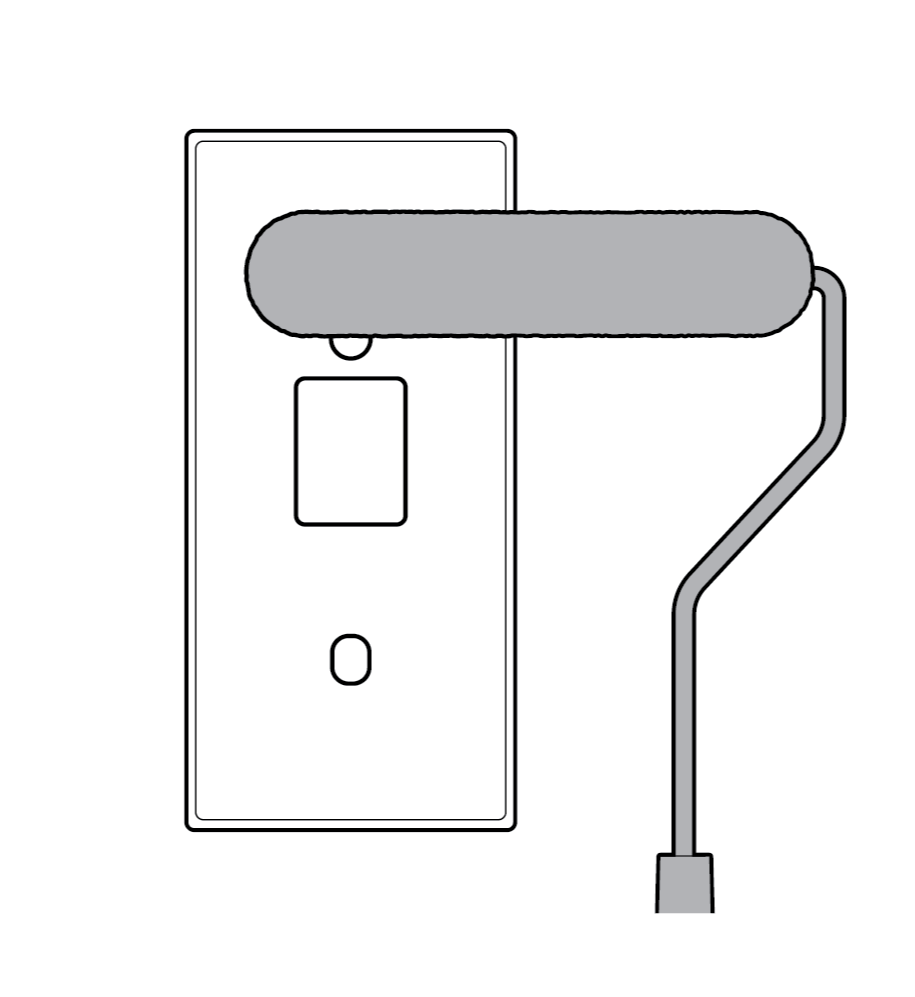

5. (Optional) Grundieren oder streichen Sie den Nachrüstsatz vor der Installation, damit er zu Ihrem Zuhause passt.

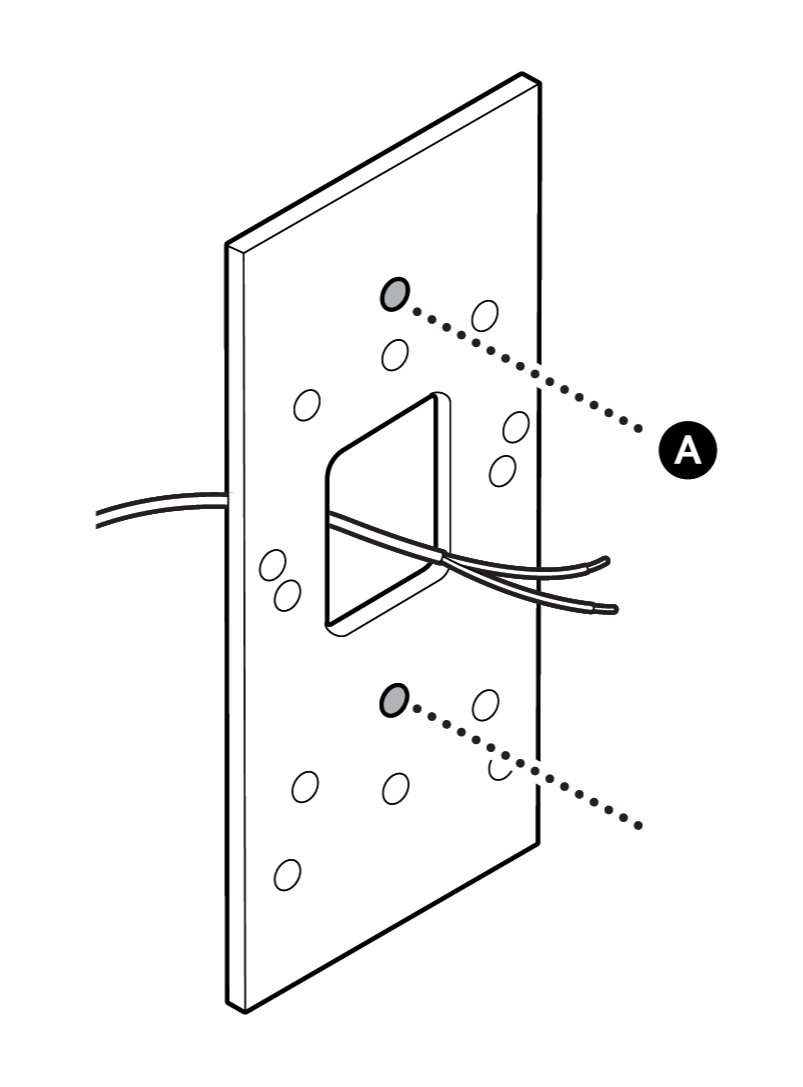

6. Befestigen Sie den Nachrüstsatz mit den mitgelieferten Schrauben über der Türklingelverdrahtung und führen Sie die Drähte durch die Öffnung.

HINWEIS: Wenn der Nachrüstsatz sich zu biegen beginnt, sind die Schrauben zu fest angezogen.

7. Lassen Sie die Abdeckung des Nachrüstsatzes einrasten, um sie zu befestigen.

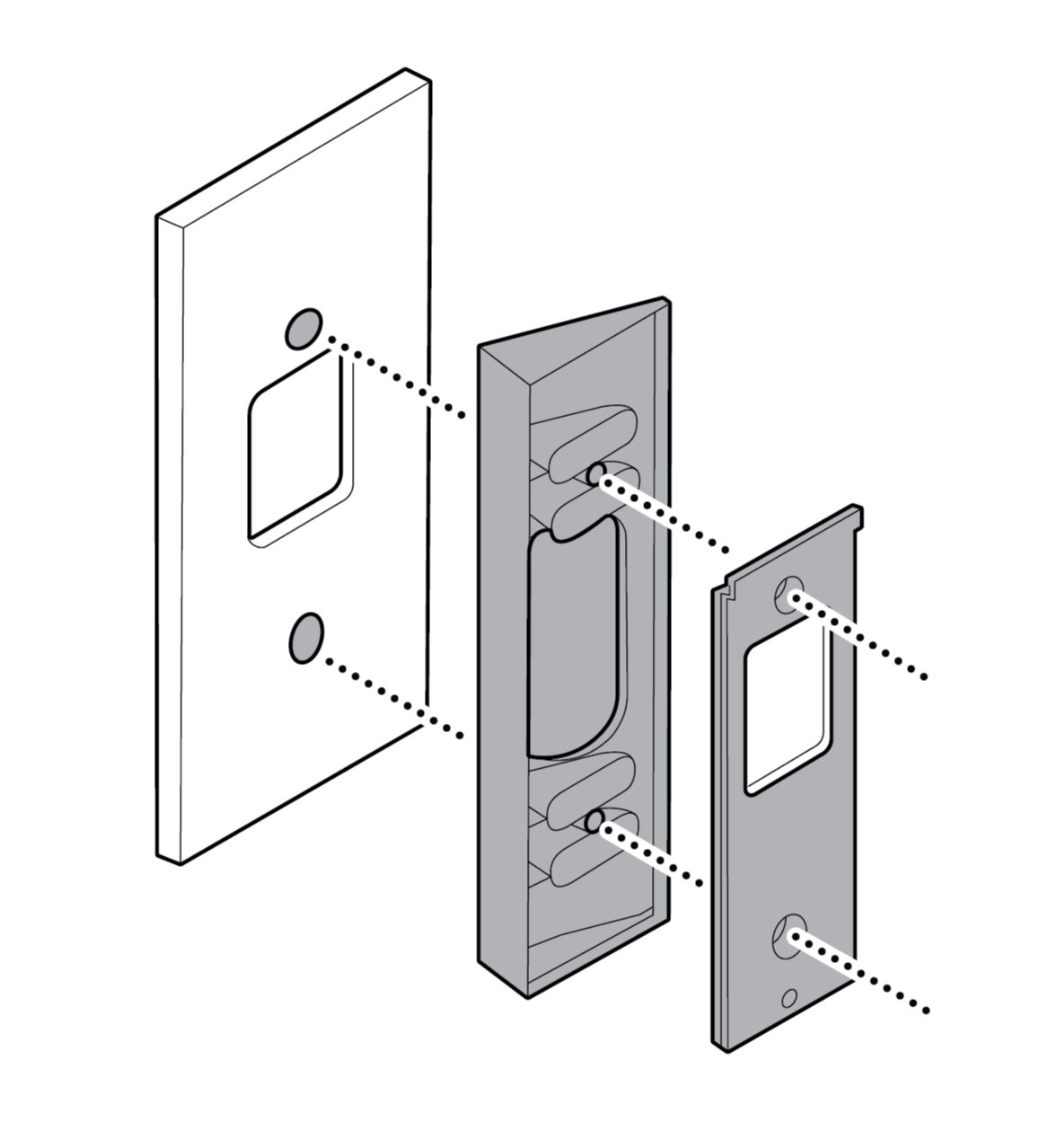

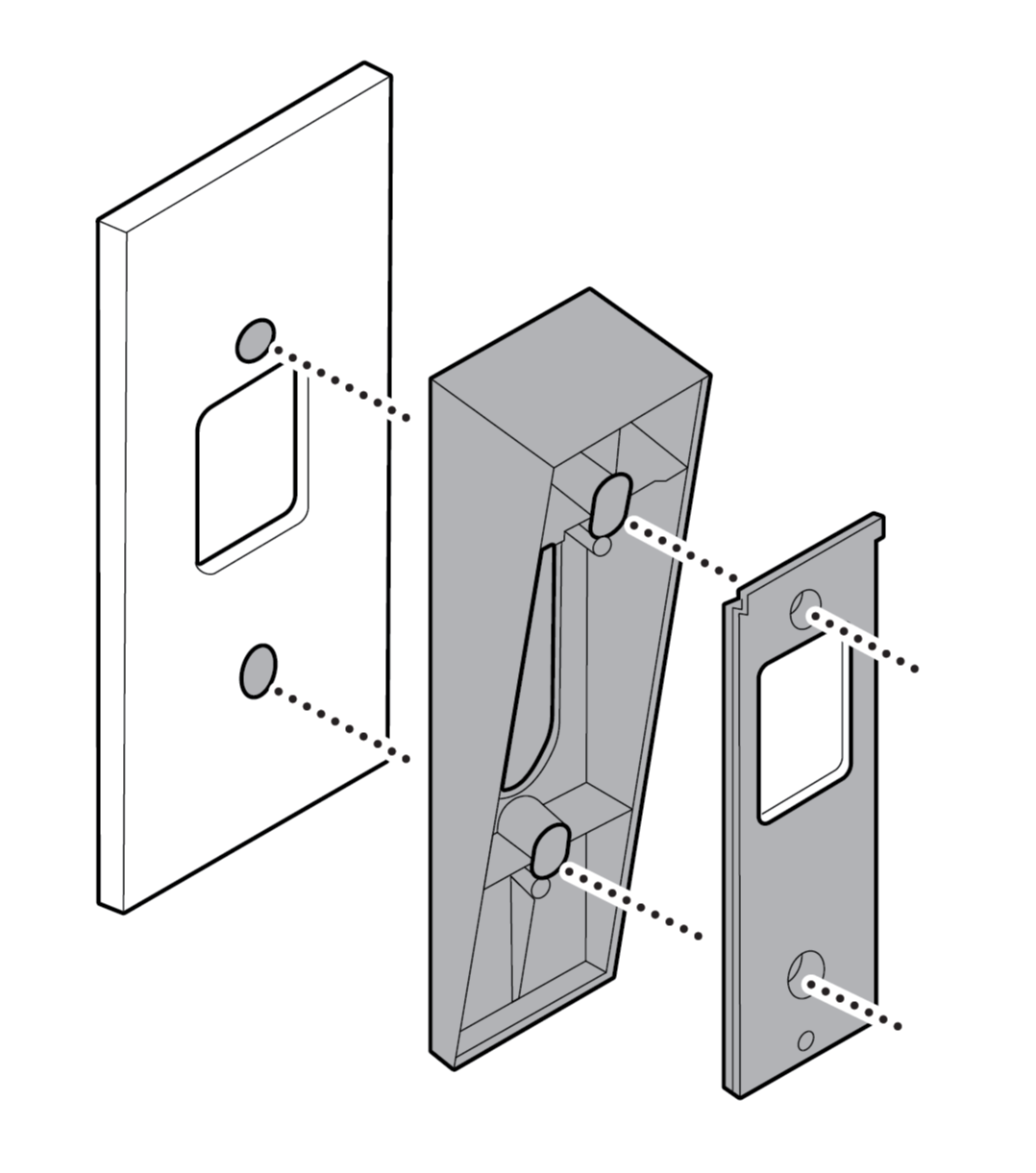

8. (Optional) Wenn Sie eine Keil- oder Eckhalterung verwenden, montieren Sie sie über dem Nachrüstsatz.

9. Befestigen Sie die Türklingelhalterung über der Keil- oder Eckhalterung oder dem Nachrüstsatz.

10. Halten Sie sich an die Einrichtungsanleitung Ihrer Türklingel, um die Einrichtung abzuschließen.

Montage an einer US-amerikanischen oder japanischen Abzweigdose

1. Schalten Sie den Strom am Sicherungskasten aus.

HINWEIS: Wenn Sie nicht sicher sind, welcher Schutzschalter umgelegt werden soll, legen Sie den Hauptschutzschalter um oder wenden Sie sich an eine Elektrofachkraft.

VORSICHT!

Während der Installation arbeiten Sie an elektrischen Drähten. Wenden Sie sich an eine Elektrofachkraft, wenn Sie unsicher oder unerfahren sind.

2. Entfernen Sie, falls erforderlich, Ihre vorhandene Türklingel oder Gegensprechanlage.

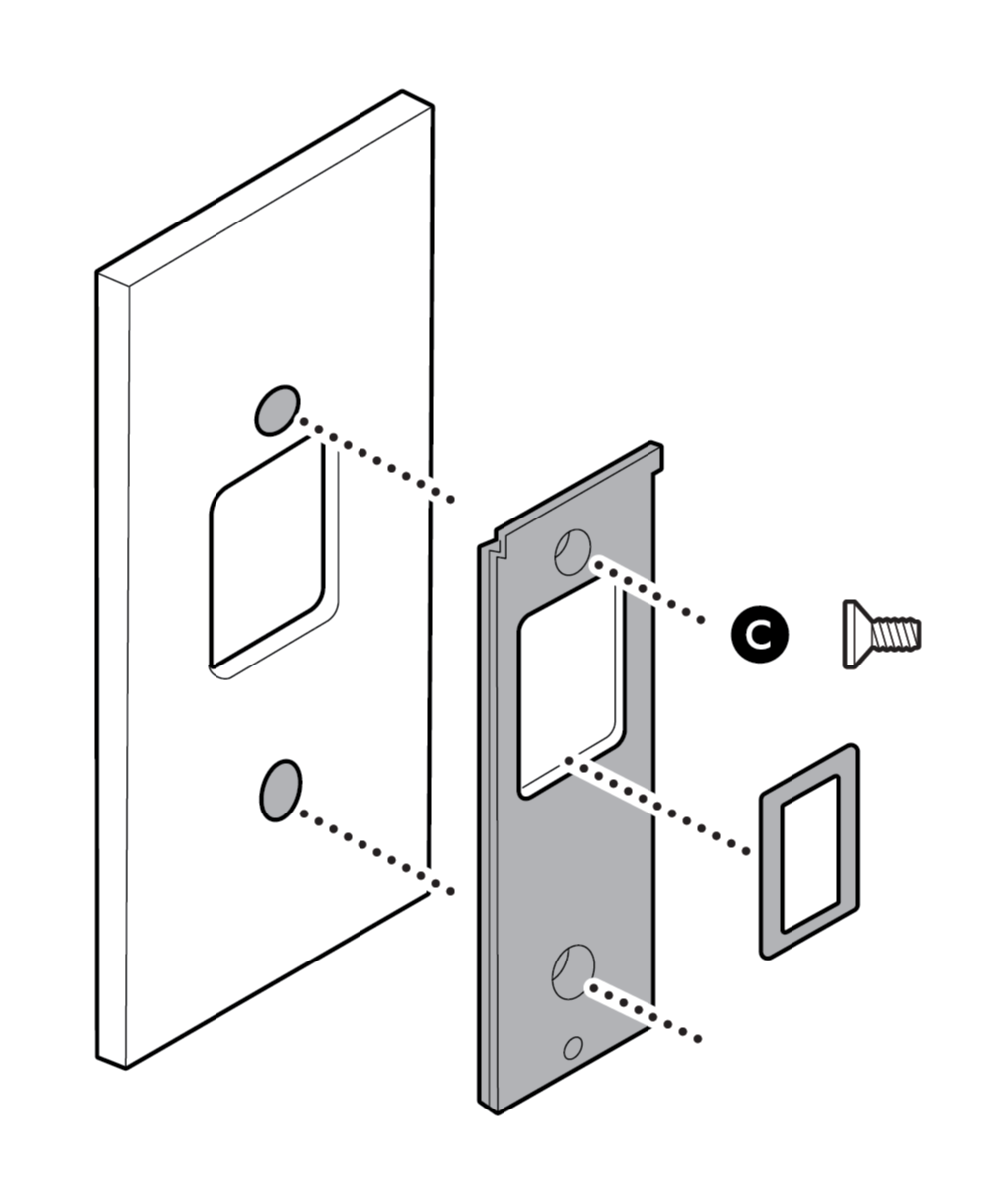

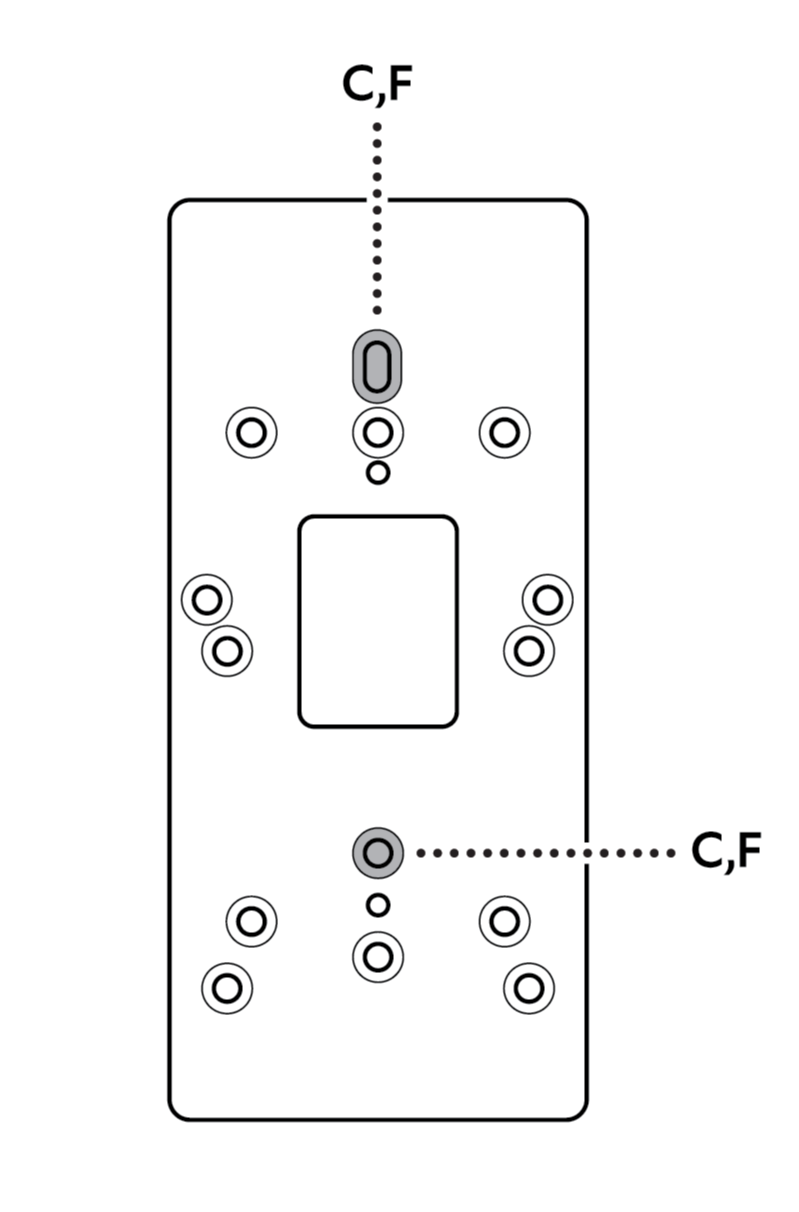

3. Nutzen Sie die Abbildung, um die Bohrungen C oder F zu identifizieren und die passenden Stopfen zu entfernen.

4. (Optional) Grundieren oder streichen Sie den Nachrüstsatz vor der Installation, damit er zu Ihrem Zuhause passt.

5. Befestigen Sie den Nachrüstsatz mit den mitgelieferten Schrauben über der Türklingelverdrahtung und führen Sie die Drähte durch die Öffnung.

HINWEIS: Wenn der Nachrüstsatz sich zu biegen beginnt, sind die Schrauben zu fest angezogen.

6. Lassen Sie die Abdeckung des Nachrüstsatzes einrasten, um sie zu befestigen.

7. (Optional) Wenn Sie eine Keil- oder Eckhalterung verwenden, montieren Sie sie über dem Nachrüstsatz.

8. Befestigen Sie die Türklingelhalterung über der Keil- oder Eckhalterung oder dem Nachrüstsatz.

9. Halten Sie sich an die Einrichtungsanleitung Ihrer Türklingel, um die Einrichtung abzuschließen.

Montage an einer europäischen runden Abzweigdose

1. Schalten Sie den Strom am Sicherungskasten aus.

HINWEIS: Wenn Sie nicht sicher sind, welcher Schutzschalter umgelegt werden soll, legen Sie den Hauptschutzschalter um oder wenden Sie sich an eine Elektrofachkraft.

VORSICHT!

Während der Installation arbeiten Sie an elektrischen Drähten. Wenden Sie sich an eine Elektrofachkraft, wenn Sie unsicher oder unerfahren sind.

2. Entfernen Sie, falls erforderlich, Ihre vorhandene Türklingel oder Gegensprechanlage.

HINWEIS: Bewahren Sie die Schrauben vorerst sicher auf.

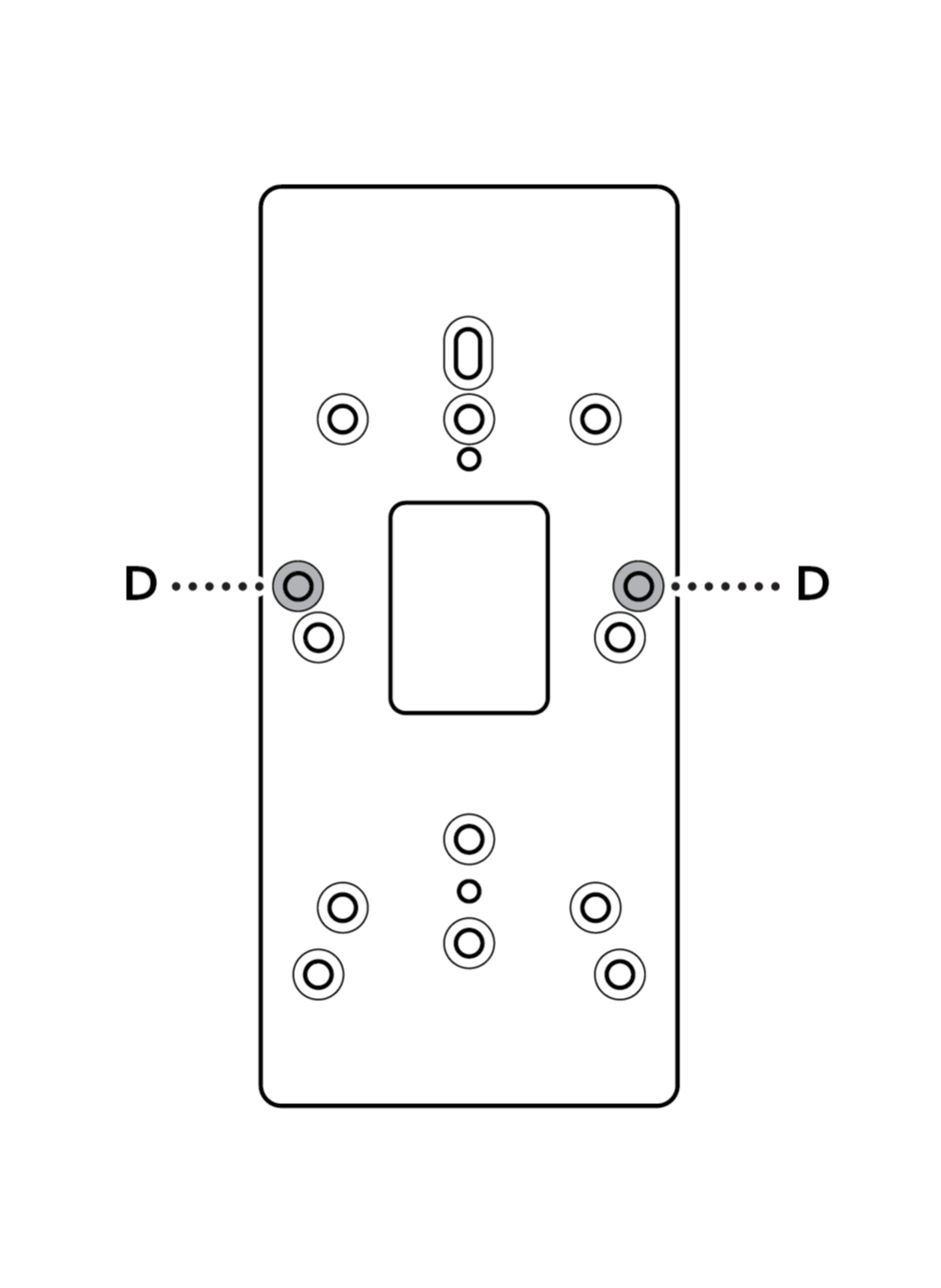

3. Nutzen Sie die Abbildung, um die D-Bohrungen zu identifizieren und die passenden Stopfen zu entfernen.

4. (Optional) Grundieren oder streichen Sie den Nachrüstsatz vor der Installation, damit er zu Ihrem Zuhause passt.

5. Bringen Sie die Schaumstoffdichtung und den Nachrüstsatz mit den mitgelieferten Schrauben über der Türklingelverdrahtung an und führen Sie die Drähte durch die Öffnung.

HINWEIS: Wenn der Nachrüstsatz sich zu biegen beginnt, sind die Schrauben zu fest angezogen.

6. Lassen Sie die Abdeckung des Nachrüstsatzes einrasten, um sie zu befestigen.

7. (Optional) Wenn Sie eine Keil- oder Eckhalterung verwenden, montieren Sie sie über dem Nachrüstsatz.

8. Befestigen Sie die Türklingelhalterung über der Keil- oder Eckhalterung oder dem Nachrüstsatz.

9. Halten Sie sich an die Einrichtungsanleitung Ihrer Türklingel, um die Einrichtung abzuschließen.
